РТ-40/Ф | Реле максимального тока с загрублением от высших гармоник
Цена по запросу
Арт. 22 042 001 7
Реле максимального тока с загрублением от высших гармоник РТ 40/Ф
Реле тока мгновенного действия типа РТ 40/Ф применяется в схемах защиты установок переменного тока реагирующие на повышение тока, в тех случаях, когда требуется загрубление защиты при появлении высших гармоник тока.
Основные параметры
Номинальный ток, А | 6,3 |
Пределы уставок тока срабатывания реле, А: | |
- зажимы 4-8 (I диапазон ) | от 1,75 до 3,5 |
- зажимы 6-8 (II диапазон) | от 2,9 до 5,8 |
- зажимы 4-6 (III диапазон) | от 4,4 до 8,8 |
- зажимы 2-4 (IV диапазон) | от 8,8 до 17,6 |
Термическая устойчивость при длительном протекании тока, А, равного | 6,93 |
Номинальная частота, Hz | 50 |
Технические данные
Коэффициент возврата реле на любой уставке, не менее | 0,8 |
Время срабатывания, s: | |
- при I = 1,2 Iуст | 0,15 |
- при I = 3 Iуст | 0,05 |
Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более | 0,1 |
Количество контактов: | |
- замыкающих | 1 |
- размыкающих | 1 |
Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А | 0,1 |
Увеличение токов срабатывания при частоте 150 или 180 Hz, раз, не менее | 8 |
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: | |
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 60 |
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 300 |
Коммутационная износостойкость, циклы ВО | 1250 |
Мощность, потребляемая реле при токе минимальной уставки, VA: | |
- I, II, III диапазоны | 0,5 |
- IV диапазон | 1,0 |

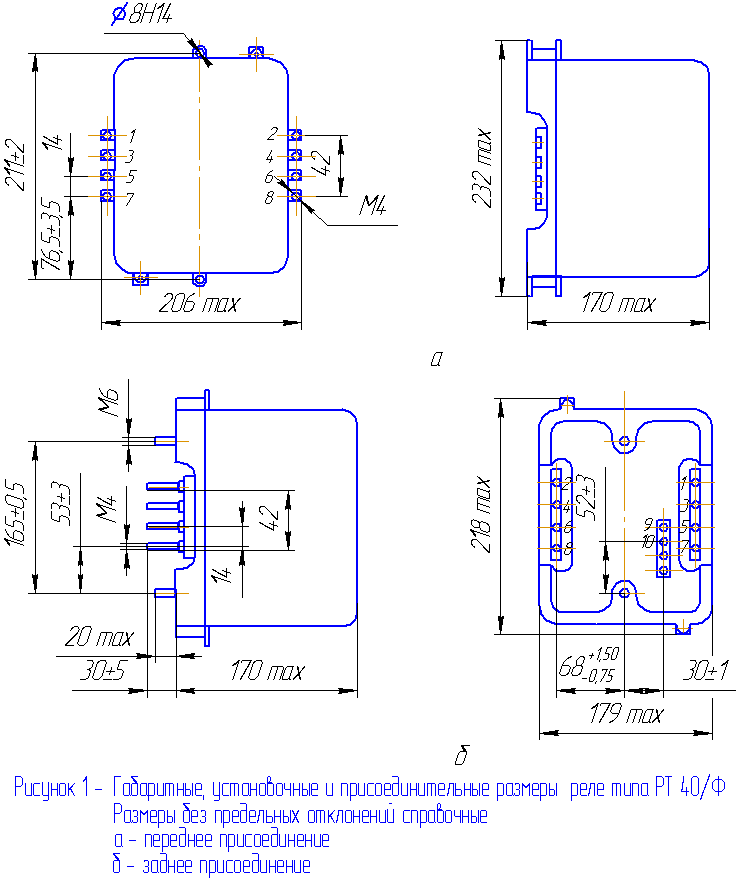

Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом или шпилькой) |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения и особенности заказа
Структура условного обозначения:
РТ 40/Ф Х4
РТ - реле тока;
40 - номер разработки;
Ф - фильтровое;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номер технических условий.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
