Ситуация знакома каждому, кто обслуживает узлы учёта электроэнергии. Пришёл срок поверки, вышел из строя прибор или нужно заменить счетчик на более современный. Задача рядовая, но с одним «но»: чтобы снять счетчик, обычно нужно отключить нагрузку. А если это производственная линия, котельная или социально значимый объект, где перерыв в электроснабжении недопустим?

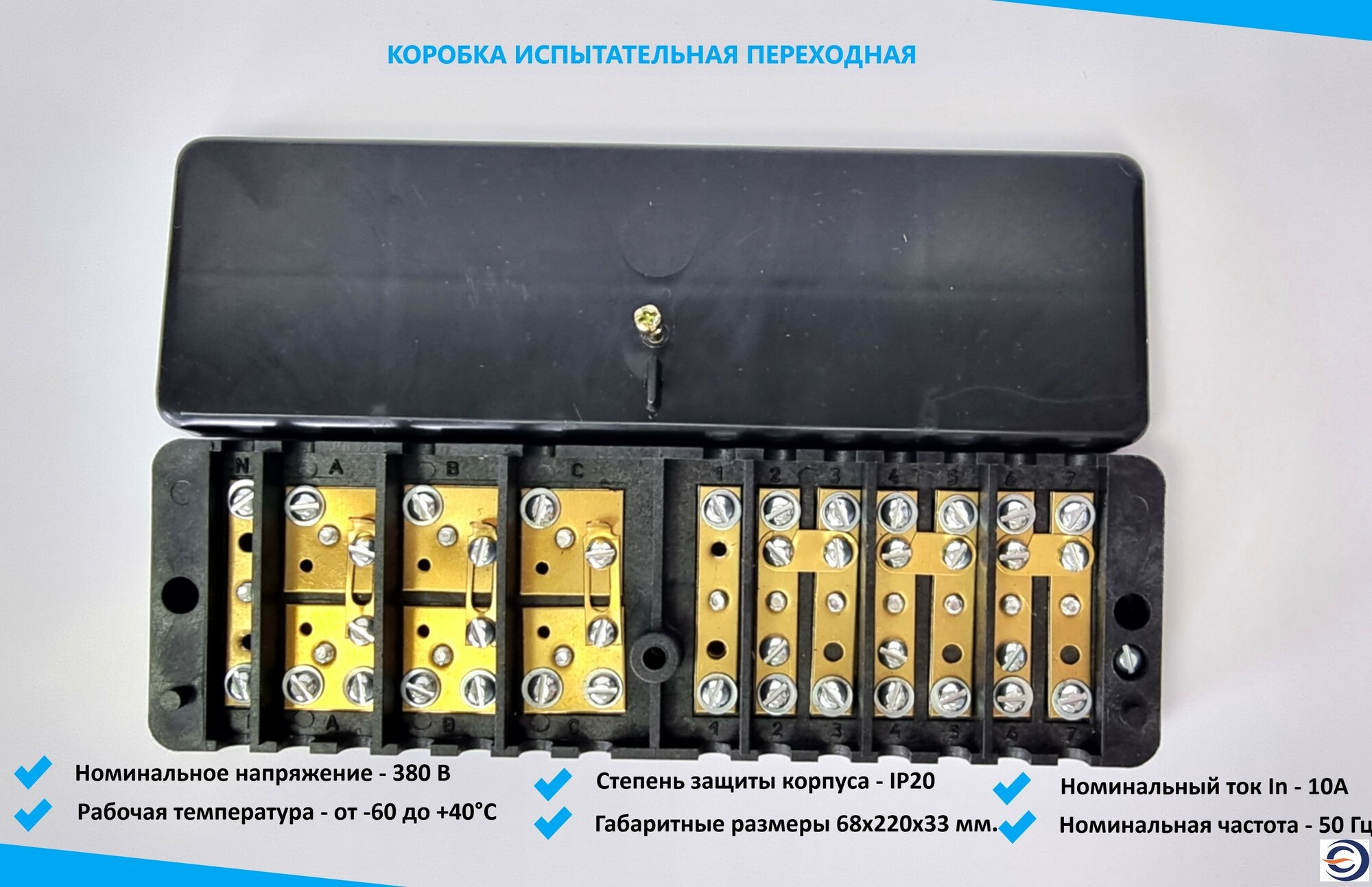

Раньше решение было одно: согласовывать время остановки, оповещать потребителей, терять деньги из‑за простоя. Сейчас задача решается проще – с помощью испытательной переходной коробки КИ-10 Она позволяет заменить счётчик, провести его поверку или обслуживание без отключения нагрузки потребителя.
Функции КИ-10
- Коробка испытательная переходная КИ-10 дает возможность выполнять четыре ключевые операции:
- Закорачивать (шунтировать) вторичные цепи измерительных трансформаторов тока – защищает трансформаторы от перегрева и перенапряжения при отключении счётчика.
- Отключать токовые цепи в каждой фазе – безопасно обесточивает цепи счётчика, не размыкая первичную цепь.
- Отключать цепи напряжения по каждой фазе – позволяет полностью снять счетчик с цепей учёта.
- Подключать образцовый счетчик для проверки – проводить поверку прибора учета без отключения нагрузки и остановки технологического процесса.
- Первые три пункта – это именно то, что нужно для замены счетчика без снятия напряжения с электроустановки. Последний – для поверки прибора учета без остановки производства.
Кому и где пригодится коробка КИ-10
Устройство будет полезно:
- на промышленных предприятиях с непрерывным циклом производства (линии, станки, компрессорные);
- в котельных и на объектах теплоснабжения, где остановка в отопительный сезон недопустима;
- в системах АСТУЭ/АИИС КУЭ (автоматизированных системах учёта электроэнергии);
- в распределительных щитах и сборках, укомплектованных трёхфазными счетчиками трансформаторного включения;
- на социально значимых объектах: больницы, школы, торговые центры, где перерыв в электроснабжении критичен.
Монтаж, демонтаж и обслуживание коробки должен выполнять квалифицированный персонал с группой по электробезопасности не ниже третьей для электроустановок до 1000 В, в соответствии с действующими правилами охраны труда и технической эксплуатации.
Как найти коробку КИ-10 в каталоге ЭНРЕГОВОЛГА
Для быстрого поиска в каталоге ЭНЕРГОВОЛГА используйте:
- Наименование: Коробка испытательная переходная КИ-10
Часто задаваемые вопросы
- Обязательно ли ставить испытательную коробку по ПУЭ?
Для трёхфазных счётчиков трансформаторного включения требование ПУЭ 1.5.23 фактически обязывает использовать специальные зажимы или испытательные коробки, обеспечивающие шунтирование ТТ и отключение цепей без отсоединения проводов.
- Можно ли заменить счетчик без КИ-10?
Технически можно, но тогда придётся отключать нагрузку и/или отсоединять провода от трансформаторов тока, что нарушает требования ПУЭ и создает риски для оборудования и персонала.
- Кто имеет право выполнять работы с коробкой КИ-10?
Квалифицированный электротехнический персонал с группой по электробезопасности не ниже III (до 1000 В), допущенный к работам в действующих электроустановках.
