Обеспечивает сброс давления и хранения изолирующей жидкости (требуется дополнительный трубопровод) на трансформаторах и переключателях ответвлений обмоток трансформаторов при возникновении условий избыточного давления. Автоматическое повторное уплотнение после снижения давления.

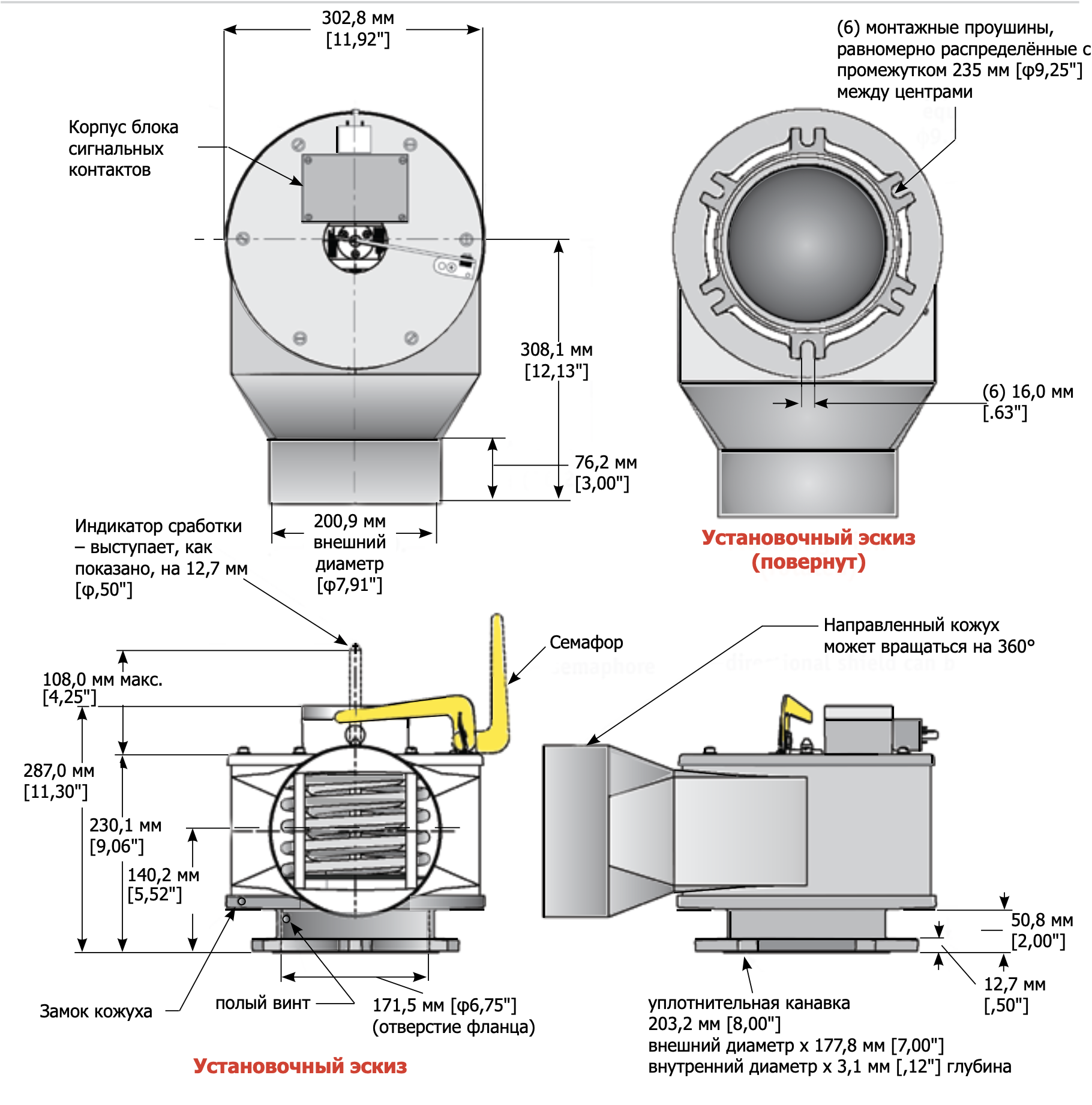

Qualitrol XPRD - Прибор механической защиты от критического избыточного давления со встроенным направленным кожухом. Обеспечивает сброс давления и адресный слив электроизоляционной жидкости (требуется дополнительный трубопровод) на трансформаторах и переключателях нагрузочных обмоток при критическом избыточном давлении. Автоматически восстанавливает герметичность после сброса давления.
Для обеспечения максимальной защиты от критического избыточного давления на важных маслонаполненных трансформаторах, переключателях нагрузочных обмоток и другом заполняемом жидкостью оборудовании.
Технические характеристики
Рекомендуемое отверстие бака | 171,5мм[6,75дюймов] |
Радиус изгиба кожуха: | 323,3 мм [12,73 дюйма] |
Варианты выключателей | Стандарт – 10 A при 125/250 В (переменный ток) |
Неиндуктивный – 0,5 A при 125 В (постоянный ток) | |
Неиндуктивный – 0,25 A при 250 В (постоянный ток) | |
Сильноточный (только однополюсный на два направления): 10 А при 125 В (постоянный ток) | |
Низкоуровневые цепи (позолоченные контакты): 0,1 A при 125 В (переменный ток) | |
Двухполюсный переключатель на два направления: 10 A при 125/250 В (переменный ток); 0,5 A при 125 В (постоянный ток), неиндукционный; 0,25 A при 250 В (постоянный ток), неиндукционный; 0,25 A при 250 В (постоянный ток), неиндукционный | |
Диэлектрическая прочность | Переменный ток 2000 В, 50/60 Гц в течение 1 минуты |
Рабочая температура окружающей среды | от -40 до 80°C (от -40 до 176°C) при температуре масла 30°C |
Испытание в солевой камере | Материалы и покрытие выдержали 1000 часов испытаний в солевой камере согласно ASTM B:117 без заметных потерь прочности каких-либо структурных элементов |
Корпус выключателя | Удовлетворяет требованиям IP54 |
Базовый фланец | Алюминиевое литье, светло-серое порошковое покрытие ASA 70 |
Кольцо | Алюминиевое литье, грунтовое конверсионное покрытие |
Клапан | Нержавеющая сталь, области уплотнения смазаны смазкой на силиконовой основе |
Индикатор (семафор) | Алюминий с нейлоновым или эпоксидно/полиэфирным покрытием |
Пружина | Закаленная в масле пружинная проволока ASTM A229, эпоксидно/ полиэфирное покрытие |
Уплотнения | Нитрил (стандарт) или вайтон (вариант) |
Кожух/корпус | Нержавеющая сталь |
Корпус блока сигнальных конактов | Литой под давлением алюминий с полиэфирным порошковым покрытием |
Пропускная способность | 356,8 м3 в минуту при давлении 1,05 атм., рабочее давление 0,7 атм. |
На 50% процентов лучше защита трансформатора при критических избыточных давлениях
- Увеличенный диаметр горловины и выходного патрубка, обеспечивающий большую пропускную способность
- Пропускная способность 356,8 кубометров в минуту (по результатам независимой проверки третьей стороной, превышает требования стандартов IEC и CE)
- Под пружиненный клапан (двойная пружина), обеспечивающий точное срабатывание и восстановление герметичности
- Патентованное цельное уплотнение двойного действия для быстрого согласованного срабатывания и восстановления герметичности без утечек
Меньше воздействие на окружающую среду и работ по очистке территории
- Направленный выброс облегчает последующее удаление загрязнений и меньше влияет на окружающую среду
- Возможно использование трубопровода для слива прямо в герметичные емкости
Защита рабочих и оборудования от опасных выплесков масла
- Направленный слив с трубопроводом значительно уменьшает опасность контакта горячего масла с работниками и оборудованием
- Направленный слив облегчает последующее удаление загрязнений и меньше влияет на окружающую среду
- Возможноиспользованиетрубопроводадлясливапрямовгерметичныеемкости
Конструкция устойчивая к коррозии
- Крышка и компоненты клапана из нержавеющей стали, стойкие к воздействию соленой воды
- Пружины, выполненные из закаленной в масле пружинной проволоки ASTM A229, с коррозионностойким эпоксидным/полиэфирным покрытием в соответствии с ASTM B117-90
- Корпус блока сигнальных контактов и монтажный фланец выполнены из литого по ддавлением алюминия с антикоррозионной грунтовкой и полиэфирным покрытием
- Алюминиевыйузелаварийногоиндикатора
Большой выбор вариантов монтажа
- Используется такое же посадочное место под винтовое соединение, что и у предохранительного клапана QUALITROL LPRD, являющегося в настоящий момент стандартом отрасли, что позволяет производить прямую замену без каких-либо доработок
- Наличие разнообразных вариантов исполнения блока сигнальных выключателей позволяет реализовать любые схемы управления и сигнализации
- Вращающийся выходной патрубок для легкой установки сливного трубопровода
- Различные сливные трубопроводы, фланцы и защитные сетки
