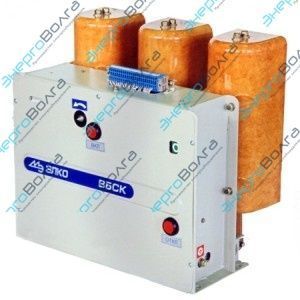

Выключатель вакуумный ВБСК-10-20/630 УХЛ2
Выключатель вакуумный ВБСК-10-20/630 УХЛ2
Описание
Вакуумные выключатели ВБСК-10-20 — предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц напряжением до 12 кв. Устанавливаются почти во всех шкафах КРУ (К-26, К-104, К-59) и КСО, КРН-10, а также используются для замены маломасляных и электромагнитных выключателей по программе Ретрофит. Вакуумный выключатель ВБСК имеет механизм оперативного ручного включения, что особенно необходимо при отсутствии оперативного тока при первом включении — это преимущество перед выключателями производителей-конкурентов. Выключатель имеет различные варианты межполюсного расстояния: 180, 200, 230 мм.
Принцип работы выключателя основан на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Высокая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается камерой дугогасительной вакуумной КДВ 5-10-20/1000 УХЛ2.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ВБСК Х-10-20-Х УХЛ2 Х
В - Выключатель;
Б - Вакуумный;
С - Специального назначения;
К - Конструктивное исполнение (кассетный);
Х - 1; 2 - расстояние межполюсное 200 мм; 3-230 мм;
10 - Номинальное напряжение;
20 - Номинальный ток отключения в килоамперах;
Х - Номинальный ток в амперах;
УХЛ2 - Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89;
Х - Напряжение питания цепей управления в вольтах
ВЫКЛЮЧАТЕЛЬ СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЧАСТЕЙ:
Три полюса с единым приводом на все полюса. Каждый полюс содержит КДВ и узлы поджатия контактов КДВ. Электромагнит включения, который предназначен для оперативного включения выключателя. Электромагнит отключения и токовые электромагниты для схем с дешунтированием, которые предназначены для оперативного и аварийного отключения выключателя. Электромагнит отключения от независимого источника питания
Основные преимущества выключателя ВБСК-10:
- Механизм оперативного ручного включения для включения при отсутствии оперативного напряжения
- Небольшие габариты и малый вес (42 кг.), что позволяет встроить его в любое распредустройство.
- Имеет наименьшую цену среди конкурентов данного класса выключателей.
- Заводская гарантия 7 лет и климатическое исполнение УХЛ2.
Основные технические данные
ВБСК-10-12,5 | ВБСК-10-20 | |
ВБСК1-10-20 | ||
Номинальное напряжение, кВ |
10 |
|
Номинальный ток, А |
630,1000 |
|
Номинальный ток отключения, кА |
12,5 20 |
|
Ток включения, кА |
12,5 20 |
|
Ток термической стойкости в течение 3 с, кА |
12,5 20 |
|
Ток электродинамической стойкости, кА |
32 51 |
|
Номинальное напряжение цепей управления, В: | ||
Переменного тока |
220 |
|
Постоянного тока |
220, 110 |
|
Электрическое сопротивление токопровода главной цепи , мкОм: | ||
На ток 630 А |
100 |
|
На ток 1000 А |
55 |
|
Ход подвижного контакта, мм |
7 +1 |
|
Собственное время включения, с, не более |
0,2 |
|
Собственное время отключения, с, не более |
0,03 |
|
Полное время отключения, с, не более |
0,05 |
|
Ток потребления электромагнита включения, А, не более |
12 16 |
|
Ток потребления электромагнитов отключения, А, не более |
1,5 |
|
Ток срабатывания токовых электромагнитов отключения, А |
3; 5 |
|
Потребляемая мощность токовых электромагнитов, ВА |
30 |
|
Ресурс по коммутационной стойкости, циклы “В- tn -О” |
50000 |
|
Ресурс по механической стойкости , циклы “В- tn -О” |
50000 |
|
Ресурс по коммутационной стойкости при номинальном токе отключения, циклы “ВО” |
50 |
|
Масса не более, кг: |
42 |
|
Срок службы до списания, лет |
30 |
