ЩМК96 | Прибор контроля качества электроэнергии

Прибор контроля показателей качества электроэнергии ЩМК96 - это современный многофункциональный анализатор качества электроэнергии, предназначенный для непрерывного измерения всех параметров трехфазных сетей переменного тока, а так же показателей качества электрической энергии и контроля их соответствия установленным нормам.

Подробности

Характеристики

Климатическое исполнение

—

УХЛ3.1

Вес, кг

—

0,7

Цены по запросу

Доставка в срок Доставка по России и СНГ

Гарантия качества Весь товар сертифицирован

Сделано в России 100% российское производство

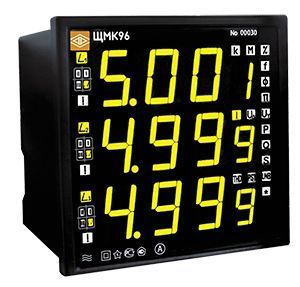

Прибор контроля качества электроэнергии ЩМК96

Прибор контроля показателей качества электроэнергии ЩМК96 - это современный многофункциональный анализатор качества электроэнергии, предназначенный для непрерывного измерения всех параметров трехфазных сетей переменного тока, а так же показателей качества электрической энергии и контроля их соответствия установленным нормам. ЩМК96 способен интегрироваться в различные системы телеизмерений, осуществляя одновременную передачу данных независимо по нескольким направлениям.
Прибор может эффективно использоваться как на стороне сетевой компании, контролируя качество и количество отпускаемой энергии, так и на стороне потребителя для контроля качества закупаемой электроэнергии.

Поддержка протоколов цифровой подстанции МЭК 61850-8-1, МЭК 61850-9-2!
Реализация протокола МЭК 61850-8-1 подтверждена международным сертификатом DNV GL (КЕМА).

Полное соответствие установленным стандартам России:

Контроль качества электроэнергии	Измерение параметров однофазной/трехфазной сети до 50-й гармоники, измерение активной и реактивной энергии
ГОСТ 30804.4.30-2013 (класс А), ГОСТ 32144-2013, ГОСТ 30804.4.7-2013 (класс I, в части гармонических составляющих напряжения), ГОСТ Р 51317.4.15-2012 (в части измерений фликера), ГОСТ Р 8.655-2009, ГОСТ Р 8.689-2009, ГОСТ 32145-2013 – С.к.з. напряжения (γ=±0,1%)* – Положительное/отрицательное отклонение напряжения (Δ=±0,1)* – Частота; отклонение частоты (Δ=±0,01)* – Кратковременная/длительная доза фликера (δ=±5%)* – Коэффициент n-ой** гармонической составляющей напряжения до 50 порядка (Δ=±0,05)* – Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (Δ=±0,05)* – Коэффициент несимметрии напряжений по обратной/нулевой последовательности (Δ=±0,15)* – Длительность провала напряжения (Δ=±0,02)* – Глубина провала напряжения (Δ=±0,2)* – Длительность прерывания напряжения (Δ=±0,02)* – Длительность временного перенапряжения (Δ=±0,02)* – Коэффициент временного перенапряжения (Δ=±0,002)*	ГОСТ 22261-94, ГОСТ Р 52931-2008 Ток (I) – С.к.з. силы тока (γ=±0,1%)* – С.к.з. силы тока: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (γ=±0,1%)* – Коэффициент несимметрии тока по обратной/нулевой последовательности (Δ=±0,15)* – С.к.з. n-ой гармонической подгруппы тока, m-ой* интергармонической подгруппы тока (до 50 порядка) (γ=±0,15 %)* – Угол фазового сдвига между 1-ой и n-ой** гармонической составляющей фазного тока (Δ=±1-10)* – Угол фазового сдвига между фазными токами основной частоты (Δ=±0,5)* – Суммарный коэффициент гармонических подгрупп тока – Коэффициент искажения синусоидальности кривой тока (Δ=±0,15)* – Коэффициент n-ой** гармонической составляющей тока до 50 порядка (Δ=±0,15)* – С.к.з. силы тока прямой/обратной/нулевой последовательности (γ=±0,15 %)* – Угол фазового сдвига между n-ми** гармоническими составляющими напряжения и тока (до 50 порядка) (Δ=±3-5)* – Угол фазового сдвига между напряжением и током основной частоты (прямой/обратной/нулевой последовательности) (Δ=±0,5-5)* Напряжение (U) – Установившееся отклонение напряжения (Δ=±0,1)* – Напряжение, меньшее номинала/большее номинала (γ=±0,1%)* – С.к.з. напряжения: основной частоты; с учетом гармонических составляющих от 1 до 50 порядка (γ=±0,1%)* – Коэффициент искажения синусоидальности кривой напряжения с учетом влияния всех гармоник до 50 порядка (Δ=±0,05)* – С.к.з. n-ой гармонической подгруппы напряжения, m-ой* интергармонической центрированной подгруппы напряжения (до 50 порядка) (γ=±0,05%)* – Суммарный коэффициент гармонических подгрупп напряжения (Δ=±0,0005)* – Фазовый угол между 1-ой (составляющей основной частоты) и n-ой** гармонической составляющей напряжения (до 50 порядка) (Δ=±1-10)* – Угол фазового сдвига между напряжениями (фазными/линейными) основной частоты (Δ=±0,1)* – Значение напряжения прямой/обратной/нулевой последовательности (γ=±0,15 %)* Мощность (P, Q, S) – Активная мощность (δ = ±0,2-0,5%)* – Активная мощность: с учетом гармонических составляющих от 1 до 50 порядка, основной частоты (δ=±0,2-0,5%)* – Активная мощность n-й** гармонической составляющей (до 50 порядка) (δ=±10%)* – Активная мощность прямой/обратной/нулевой последовательности (δ=±0,5%)* – Реактивная мощность (δ=±1,0-1,5%)* – Реактивная мощность: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (δ=±1,0-1,5%)* – Реактивная мощность n-ой** гармонической составляющей (δ=±10%)* – Реактивная мощность прямой/обратной/нулевой последовательности (δ=±5%)* – Полная мощность (δ=±0,5%)* – Полная мощность: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (δ=±0,5%)* – Полная мощность n-й гармонической составляющей (δ=±10%)* – Полная мощность прямой/обратной/нулевой последовательности (δ=±5%)* – Коэффициент мощности (Δ = ±0,01)* Электрическая энергия (WP, WQ) – Активная энергия, кВт∙ч (δ=±0,2-0,5%)* – Активная энергия первой гармоники, кВт∙ч (δ=±0,2-0,5%)* – Активная энергия прямой последовательности, кВт∙ч (δ=5%)* – Реактивная энергия, квар∙ч (δ=±1,0-1,5%)* – Реактивная энергия первой гармоники, квар∙ч (δ=±1,0-1,5%)* – Реактивная энергия прямой последовательности, квар∙ч (δ=±5%)* – Полная энергия; полная энергия первой гармоники, кВ∙А∙ч (δ=±0,5%)* – Полная энергия прямой последовательности, кВ∙А∙ч (δ=±5%)*
* обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7 * номер интергармонической подруппы m от 1 до 49 в соответствии с ГОСТ 30804.4.7-2013

Применение:
1. Многофункциональный измеритель:
- измерение параметров сети и передача их в системы ТИ, системы сбора и передачи данных, телемеханики и АСУ ТП.
2. Анализатор качества электроэнергии:
- мониторинг показателей качества электроэнергии в системах распределения электроэнергии;
- контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ;
- аттестация объектов, измерительных лабораторий.
3. Технический учет электроэнергии.

ЩМК96 внесен в Госреестр СИ РФ № 60431-15, срок действия до 27 декабря 2024 г.
Межповерочный интервал - 10 лет.

ЩМК96 соответствует техническим требованиям ПАО «Россети» и рекомендуется для применения на объектах ДЗО ПАО «Россети».

Тип прибора	Габаритные размеры, мм	Масса, кг, не более
ЩМК96	96х96х92 (без защитной крышки), 96х96х103 (с крышкой)	0,7
Примечание: задняя защитная крышка поставляется в комплекте.

Параметры качества электроэнергии	Диапазон измерений	Предел погрешности измерений*
С.к.з. напряжения (U), В	(0… 200) % Uном	γ = ±0,1 %
Положительное отклонение напряжения (δU(+)), % **	(0…100) %	Δ = ±0,1
Отрицательное отклонение напряжения (δU(–)), % **	(0…90) %	Δ = ±0,1
Частота (f), Гц	(42,5…57,5) Гц	Δ = ±0,01
Отклонение частоты (Δf), Гц	(-7,5…7,5) Гц	Δ = ±0,01
Кратковременная доза фликера (Pst), отн. ед.	(0,2…10)	δ = ±5 %
Длительная доза фликера (Plt), отн. ед.	(0,2…10)	δ = ±5 %
Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (KU(n)), % ***	(0,05…30)	Δ = ±0,05 (KU(n) < 1 %)
	(0,05…30)	δ = ±5,0 % (1% ≤ KU(n)<30%)
Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (KU), %	(0,1…30)	Δ = ±0,05 (0,1 % ≤ KU <1%)
	(0,1…30)	δ = ±5,0 % (1 % ≤ KU <30%)
Коэффициент несимметрии напряжений по обратной последовательности (K2U), %	(0…20)	Δ = ±0,15
Коэффициент несимметрии напряжений по нулевой последовательности (K0U), %	(0…20)	Δ = ±0,15
Длительность провала напряжения (Δtп), с	(0,02…60) с	Δ = ±0,02
Глубина провала напряжения (δUп), %	(10…99) %	Δ = ±0,2
Длительность прерывания напряжения (Δtпрер), с	(0,02…60) с	Δ = ±0,02
Длительность временного перенапряжения (Δtпер.), с	(0,02…60) с	Δ = ±0,02
Коэффициент временного перенапряжения (Kпер), отн. ед.	(1,1…2,0)	Δ = ±0,002
* обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная относительно Uн равного номинальному Uн или согласованному Uсогл значению напряжения по ГОСТ 32144 * номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7

Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	- 3 блока семисегментных индикаторов (по 4 индикатора в блоке); - единичные светодиодные индикаторы для отображения единиц измерения, отличительных индексов и знаков отображаемых параметров Высота знака: 20 мм и 14 мм
Телеизмерение
Входной сигнал	Аналоговый входной сигнал: А: 1, 5, I/1, I/5 В: 100, 400, U/100 Номинальное значение напряжения: 57,73/230 В - фазное, 100/400 В – междуфазное Частота измерений входного сигнала тока/напряжения: от 42,5 до 57,5 Гц
Входной сигнал	Цифровой входной сигнал МЭК 61850-9-2 (SV256)
Время измерения	0,2 сек. (ток и напряжение), 1 сек. (частота)
Гальваническая развязка по цепи питания (основного или резервного) и по входным цепям	Есть
Входное сопротивление по токовым цепям, не более: по цепям напряжения, не менее:	0,02 Ом (1 А, 5 А) 0,4 MOм (100 В), 1,6 MOм (400 В)
Интерфейсы связи
RS485	Количество: 1; протоколы: Modbus RTU, МЭК 60870-5-101 Примечание: ЩМК96 имеет 1 порт RS485 (для прибора в исполнении 1REC). Скорость обмена по интерфейсу: 200, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.
Ethernet	Количество: 1; Ethernet 10/100BASE-TX (разъем RJ45) или Ethernet 100BASE-FX (разъем ST) Протоколы: МЭК 60870-5-104, Modbus TCP, МЭК 61850-8-1 (MMS)*, МЭК 61850-9-2 (SV)
Удаленный человеко-машинный интерфейс	HTTP (встроенный web-интерфейс) с доступом по IP-адресу прибора
Интеграция в систему контроля показателей качества электроэнергии	HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)
Интеграция во внешние системы: телеизмерений, телемеханики, АСУ ТП, СМиУКЭ, АСКУЭ	МЭК 60870-5-104, МЭК 61850-8-1 (MMS), Modbus TCP, МЭК 60870-5-101, Modbus RTU
Часы реального времени
Синхронизация времени	NTP (RFC 5905)/PTP (IEEE `1588); погрешностью хода часов не более ±1 сек. в сутки; при отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 15 суток
Журнал событий / хранение результатов измерений
Журналы событий	– журнал системных событий – до 1000 событий с автоматической перезаписью более ранних событий при достижении максимума; – журнал событий качества электроэнергии – до 100 тыс. событий с автоматической перезаписью более ранних событий при достижении максимума
Хранение результатов измерений	Во внутренней энергонезависимой памяти измеренных значений ПКЭ; циклический буфер хранения профилей всех величин с глубиной хранения - не менее 90 суток (2160 часов) с автоматической перезаписью более ранних записей после исчерпания свободного места; интервалы времени: 10 с (частота и отклонение частоты), 2 часа (длительная доза фликера), 10 мин (напряжение, ток, мощность, активная/реактивная энергия и прочие показатели КЭ); запись в формате табличных файлов
Протокол испытаний электрической энергии	В соответствии с ГОСТ 32144-2013 за любой временной интервал не менее 90 суток
Питание
Напряжение питания	Основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока)
Мощность потребления от цепи питания, не более	10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока
Перепрограммирование прибора (настройка)
Перепрограммирование	- через программу «Конфигуратор» (интерфейсы RS485, Ethernet), - через web-интерфейс, - с помощью кнопок управления на передней панели (для регулировки яркости свечения индикаторов и/или выбора отображаемых параметров) Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов.
Условия эксплуатации
Рабочий диапазон температур	От -40 до +55 °С (относительная влажность 90 % при +30 °С)
Степень защиты	IP51
Устойчивость к мех. воздействиям	Группа 4 по ГОСТ 22261-94
Уровень индустриальных помех	ГОСТ 30805.22-2013 для оборудования класса А
Монтаж	В щит
Сечение проводов, подключаемых к клеммам, не более	До 2,5 мм²
Надежность и гарантия
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	36 мес.
Средний срок службы, не менее	30 лет
Средняя наработка на отказ	250000 ч
* реализация протокола МЭК 61850-8-1 подтверждена международным сертификатом DNV GL (КЕМА)

Форма заказа
ЩМКа – b – с – d – e – f – g – h – i а – тип прибора в зависимости от габаритов: – ЩМК96 для габаритного размера 96×96 мм; b – номинальное напряжение аналоговых измерительных входов напряжения: - линейное напряжение – 100 В, 400 В; - U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В); - x – указывается при отсутствии у прибора аналоговых измерительных входов напряжения (прибор ЩМК без аналоговых измерительных входов); c – номинальный ток (аналоговых измерительных входов тока): – фазный ток – 1,0 А; 5,0 А; – I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А); – x – указывается при отсутствии у прибора аналоговых измерительных входов тока (прибор ЩМК без аналоговых измерительных входов) (всегда указывать, если у прибора также отсутствуют аналоговые измерительные входы напряжения, т.е. при b = x); d – условное обозначение основного интерфейса Ethernet: – 1REО – наличие в приборе одного интерфейса Ethernet («optics», «оптика»); – 1REC – наличие в приборе одного интерфейса Ethernet («copper», «витая пара»); е – условное обозначение наличия интерфейса RS485: – х – указывается при отсутствии интерфейса RS485 (всегда указывать для ЩМК96 в исполнении 1REO); – RS – наличие в приборе одного дополнительного интерфейса RS485 (всегда указывать для ЩМК96 в исполнении 1REC); f – условное обозначение схемы измерения: – 3П – для трехпроводной схемы подключения, – 4П – для четырехпроводной схемы подключения; – x – указание конкретной схемы подключения отсутствует (всегда указывать для прибора без аналоговых измерительных входов напряжения и тока (при b = x и с = x); g – цвет индикаторов: К – красный цвет индикаторов, З – зеленый цвет индикаторов, Ж – желтый цвет индикаторов, h – климатическое исполнение: УХЛ3.1 – для работы при температуре от минус 40 до плюс 55°С и относительной влажности воздуха не более 90 % при температуре плюс 30°С; i – специальное исполнение: - при отсутствии параметр не заполняется; - МЭК 61850-9-2 – поддержка прибором функций приема и выдачи данных измерений тока и напряжения по протоколу МЭК 61850-9-2 (данная опция должна быть обязательно указана для прибора ЩМК без аналоговых измерительных входов тока и напряжения).

Таблица исполнений
Тип прибора ЩМКа	Параметр кода полного условного обозначения
	Номинальное значение или коэффициент трансформации		Наличие интерфейса Ethernet	Наличие интерфейса RS	Условное обозначение схемы измерения	Цвет индикации	Климатическое исполнение	Специальное исполнение
	b	c	d	e	f	g	h	i
ЩМК96	x	x	1REO	х	x	+	+	МЭК 61850-9-2
			1REC	RS
	U; U/100	I; I/1; I/5	1REO	х	+			+
			1REC	RS
Примечания: 1 Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа. 2 При отсутствии параметр i не заполняется.

Пример оформления заказа
Для прибора ЩМК96, имеющего следующие характеристики: номинальное напряжение аналоговых измерительных входов напряжения – 100 В, номинальный ток аналоговых измерительных входов тока – 1,0 А, наличие интерфейса Ethernet («витая пара»), наличие интерфейса RS485, трехпроводная схема измерения, красный цвет индикаторов, для работы при температуре от минус 40 до плюс 55 °С и относительной влажности воздуха не более 90 % при температуре плюс 30 °С. ЩМК96 – 100В – 1А – 1RЕС – RS – 3П – К – УХЛ3.1 ТУ 25-7504.227‑2014
